Incisione laser di una chitarra personalizzata a stelle e strisce per il 4 luglio

Metallo, plastica, legno

Introduzione

Incisione laser di una chitarra personalizzata a stelle e strisce per il 4 luglio
Cosa c'è di più americano del rock n' roll? Che ne dici di questa chitarra a stelle e strisce che abbiamo creato con Fusion Pro? Utilizzando il sistema con telecamera IRIS™ abbiamo potuto posizionare rapidamente e senza difficoltà il disegno e la grafica, per incidere il corpo della chitarra e intagliare un battipenna personalizzato. Continua a leggere per scoprire come abbiamo fatto.
Rapidità
Potenza
DPI

Posizionare la chitarra

Per prima cosa, inserisci il corpo della chitarra e il battipenna nel sistema laser Fusion Pro e chiudi lo sportello superiore. Dal macchinario, usa le funzioni Focus e Jog per mettere a fuoco i due elementi.

corpo della chitarra inserito nel letto del Fusion Pro

Copia immagine di sfondo

Una volta aperta la dashboard di Epilog, vedrai una veduta dall'alto del corpo della chitarra e del battipenna sul piano del tuo sistema laser.

vista della chitarra nella dashboard di Epilog

Fai clic sul pulsante Copy Background Image nel pannello degli strumenti a sinistra.

fai clic su copia immagine di sfondo nella dashboard di Epilog

Incolla l'immagine di sfondo

Apri la tua versione di CorelDRAW e incolla l'immagine di sfondo copiata sulla pagina.

incolla l'immagine del corpo della chitarra sul tavolo in CorelDRAW

Ritagliare l'immagine di sfondo

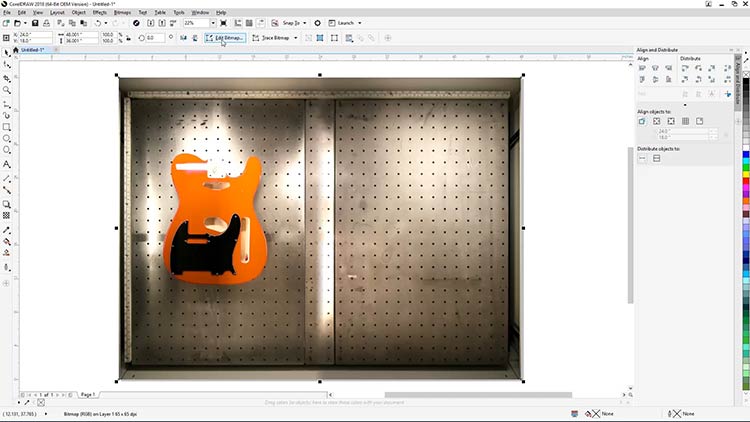

A questo punto dovremo tagliare l'immagine di sfondo, in modo che sia più facile lavorarci su CorelDRAW. Con l'immagine ancora selezionata, fai clic sul pulsante Edit Bitmap nella barra delle proprietà situata nella parte superiore dello schermo per aprire una copia dell'immagine incollata in Corel PHOTO-PAINT.

fai clic sul pulsante Modifica bitmap sulla barra delle proprietà

Da PHOTO-PAINT, seleziona lo strumento per il ritaglio nella barra degli strumenti a sinistra.

utilizza photo-paint per ritagliare l'immagine

Disegna un rettangolo attorno al corpo della chitarra e premi Invio per creare la versione tagliata.

ritaglia l'immagine disegnando un rettangolo attorno all'immagine della chitarra

Per salvare la nuova versione dell'immagine e aggiornare quella incollata in CorelDRAW, usa CTRL + S, oppure vai su File > Save nella parte superiore dello schermo.

salva l'immagine

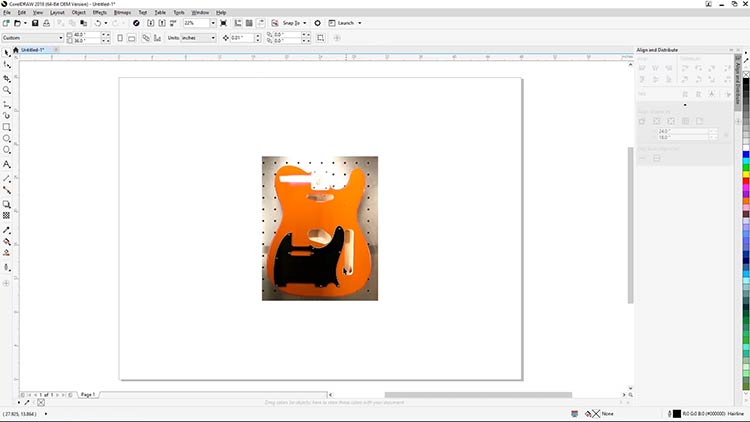

Chiudi PHOTO-PAINT e torna a CorelDRAW. A questo punto dovresti vedere l'immagine di sfondo nella versione aggiornata.

individua l'immagine ritagliata all'interno di CorelDRAW

Traccia le forme della chitarra

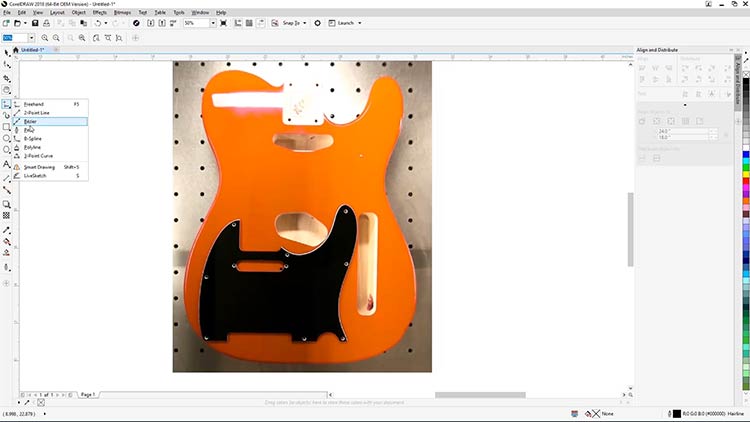

Seleziona lo strumento Bezier dalla barra degli strumenti a sinistra.

usa lo strumento Bezier per tracciare il corpo della chitarra

Tenendolo selezionato, traccia il contorno del corpo della chitarra e dei fori al suo interno per creare il modello di incisione.

traccia il contorno per il modello di incisione

Una volta tracciato il contorno del corpo della Telecaster, fai lo stesso con il battipenna e (se vuoi) con la paletta.

traccia anche il battipenna

Quando hai finito di tracciare il contorno di tutti gli elementi desiderati, puoi passare all'applicazione della grafica al modello.

anteprima dei contorni della chitarra

Creare linee di contorno

Apri lo strumento Contour di CorelDRAW. Seleziona Window > Dockers > Effects > Contour dai menu a discesa nella parte alta dello schermo.

usa l'impostazione dei contorni alla voce effetti in CorelDRAW

Dopodiché, seleziona il contorno del corpo della chitarra e usa le seguenti impostazioni per aggiungere un bordo interno:

  • Imposta il contorno come Inside contour
  • Imposta i passi del contorno su 1
  • Imposta l'offset del contorno a 0,125".
  • Seleziona Verde come colore del contorno
  • Fai clic su Apply

aggiungi un bordo interno al contorno del corpo della telecaster

Creare i bordi

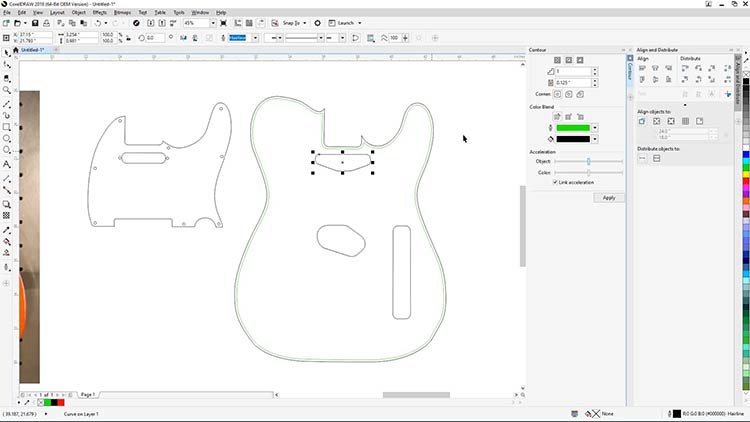

Ora creeremo i bordi per i fori presenti su corpo della chitarra. Per prima cosa, seleziona una delle forme di cui hai tracciato il contorno.

seleziona la forma ritagliata e visualizza l'anteprima del bordo

Usa le seguenti impostazioni per aggiungere un bordo esterno per il taglio. Dal pannello Contour Tool:

  • Imposta il contorno come Outside contour
  • Fai clic su Apply

fai clic sul pulsante Applica

Ora, seleziona gli altri fori presenti sul corpo della chitarra e segui gli stessi passaggi per creare i bordi per il taglio.

imposta i bordi su forme aggiuntive

Una volta terminata questa fase, dovrai separare le forme per il contorno, per separare le linee di contorno appena create da quelle originali.

applica ulteriori impostazioni al contorno

Rompere le forme del contorno

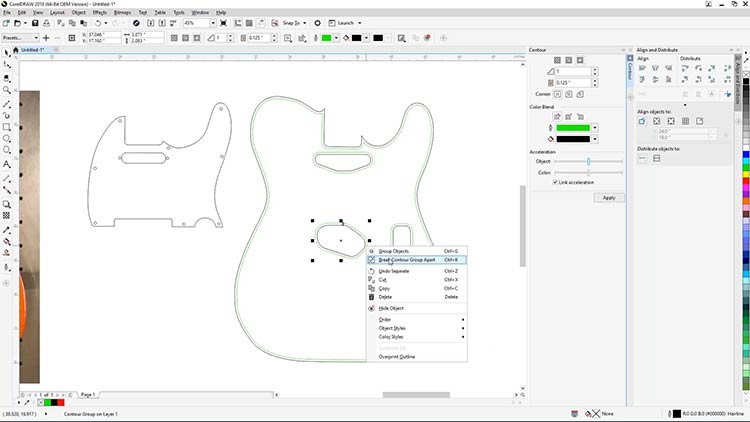

Imposta i vari raggruppamenti di linee di contorno, poi fai clic su uno di essi con il pulsante destro e seleziona Break Apart Contour Group per separare le linee di contorno da quelle originali.

fare clic su rompi gruppo di contorni per separare i contorni dalle linee originali

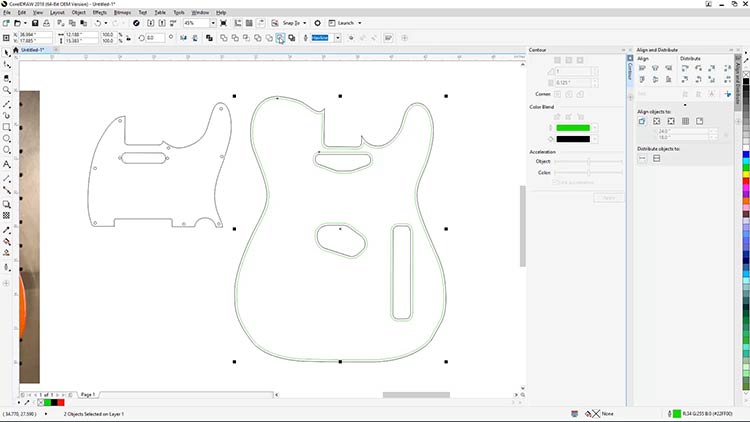

Una volta separate le linee verdi dal resto, selezionale e fai clic su Back Minus Front nella barra delle proprietà nella parte alta della pagina per separare i fori tracciati all'interno dal corpo della chitarra.

seleziona le linee verdi e rimuovi gli oggetti tracciati del foro

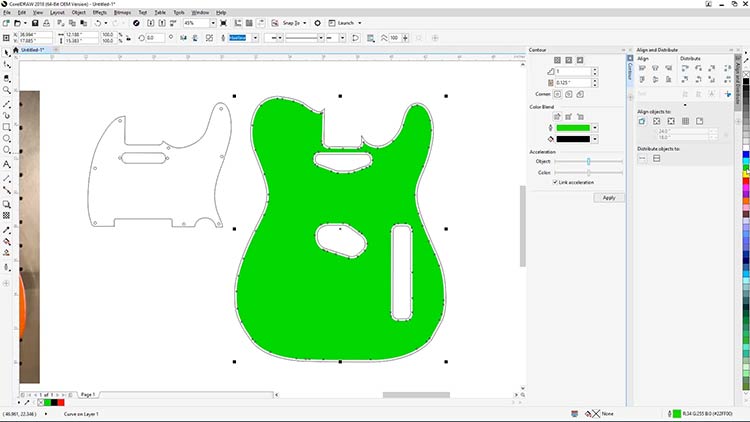

Verifica di aver eseguito la separazione correttamente, aggiungendo un riempimento di colore alla forma risultante. La forma così ottenuta servirà da modello per l'incisione del corpo della tua Telecaster.

usa il riempimento di colore per rivelare il corpo della chitarra telecaster

Aggiungere strisce alle opere d'arte

Per aggiungere le strisce, traccia delle strisce nere sul corpo della chitarra.

aggiungi delle strisce all'opera

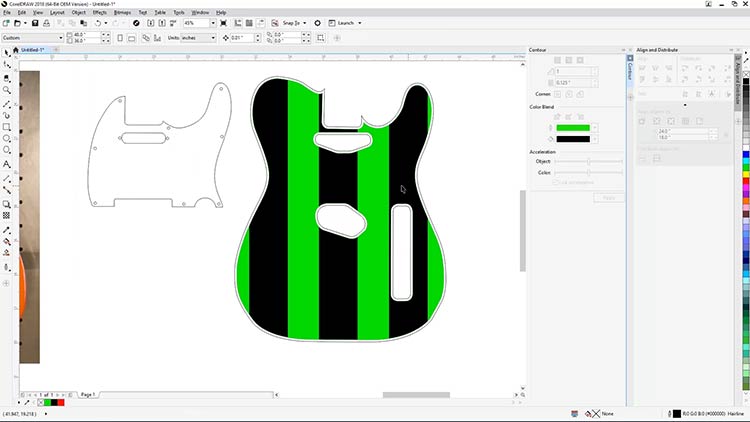

Dopodiché, selezionale tutte e tre, vai su Object > PowerClip > Place Inside Frame nel menu nella parte alta dello schermo e fai clic sul template del corpo della chitarra per inserirvi le strisce.

ritaglia la grafica per visualizzare in anteprima il disegno sul corpo della chitarra

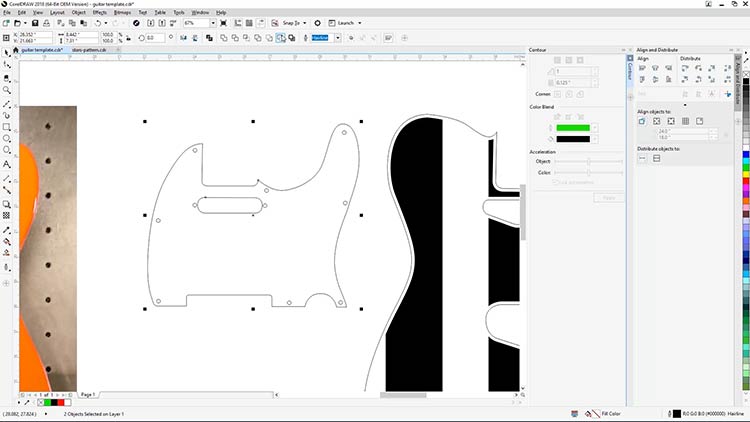

A questo punto, seleziona il contorno del battipenna e il foro del pickup, poi seleziona Back Minus Front dalla barra delle proprietà nella parte alta della pagina per separare il foro dal resto del contorno del battipenna.

seleziona il battipenna

Ora sei pronto ad aggiungere le stelle. Premi CTRL + I o seleziona File > Import dal menu a discesa nella parte alta dello schermo.

seleziona Importa per caricare il motivo a stella

Seleziona il file stars-pattern.eps (scaricato usando il pulsante nella parte alta della pagina) dalla posizione in cui lo hai salvato sul computer e fai clic su Importa.

seleziona lo schema dai file di progetto scaricati

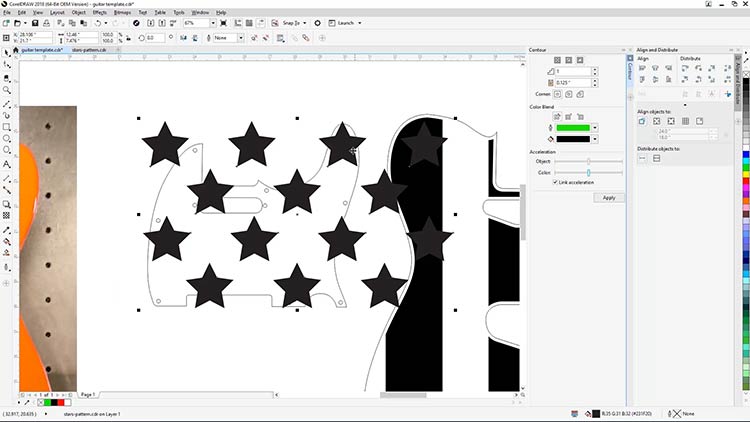

Fai clic sull'area di lavoro per inserirvi le stelle.

posiziona il modello sopra la protezione del battipenna

Una volta inserito il motivo a stelle nell'area di lavoro, spostalo, riducine le dimensioni e sistemalo all'interno del modello di battipenna con PowerClip.

ridimensiona l'immagine della stella sul battipenna

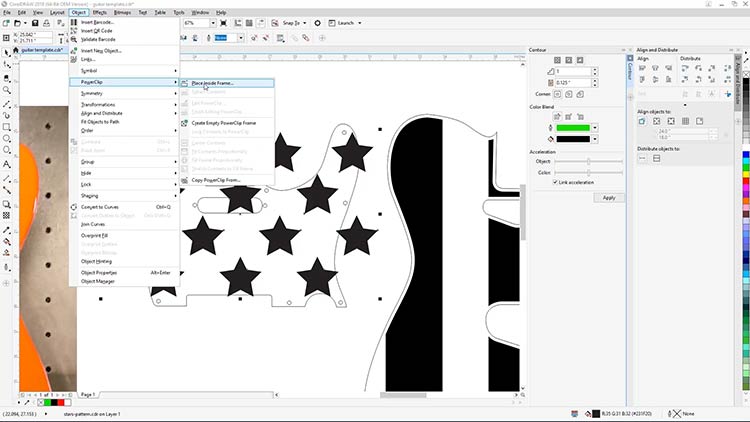

Dopo averlo regolato come più ti piace, seleziona Object > PowerClip > Place Inside Frame e fai clic sul battipenna per inserire le stelle all'interno del template.

Aggiungere un modello a stella

ritaglia l'immagine per vedere l'anteprima finale della grafica a stella sul battipenna

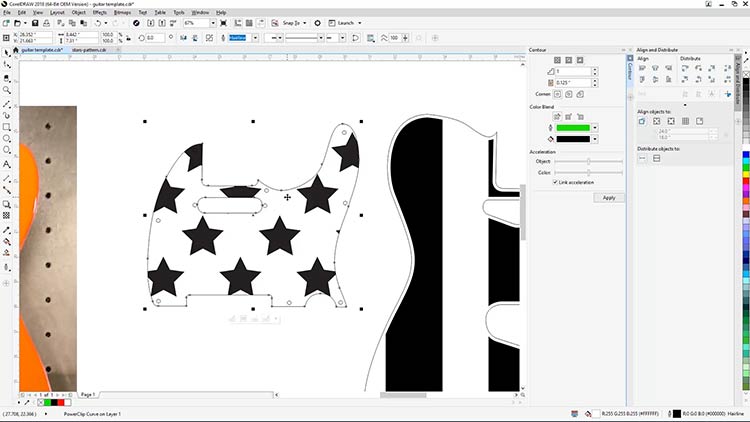

Il corpo della chitarra e il battipenna sono pronti per essere inviati al laser.

la grafica è pronta per la stampa

Seleziona il template del corpo della chitarra e stampa la grafica nella dashboard di Epilog Laser.

stampa prima la grafica della chitarra

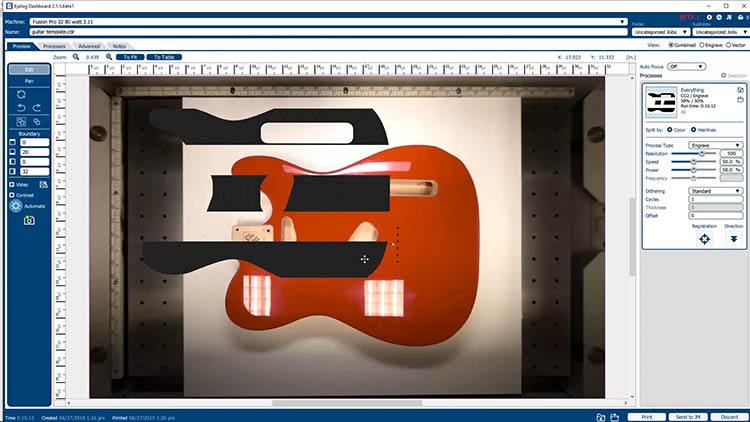

Inserito il corpo della chitarra nel laser, con lo sportello superiore chiuso e il materiale bene a fuoco, potrai visualizzare un'anteprima del corpo della chitarra con la tua grafica nella dashboard.

anteprima della grafica a strisce sul corpo della chitarra

Fai clic sulla grafica e spostala sul corpo della chitarra finché i due elementi non saranno allineati.

riposizionamento della grafica a righe sul corpo della chitarra

Una volta posizionata la grafica, regola i parametri del laser e le impostazioni per il materiale, quindi invia il lavoro al laser e avvialo.

definisci le impostazioni di incisione nella dashboard di Epilog
incidi le righe sul corpo della chitarra

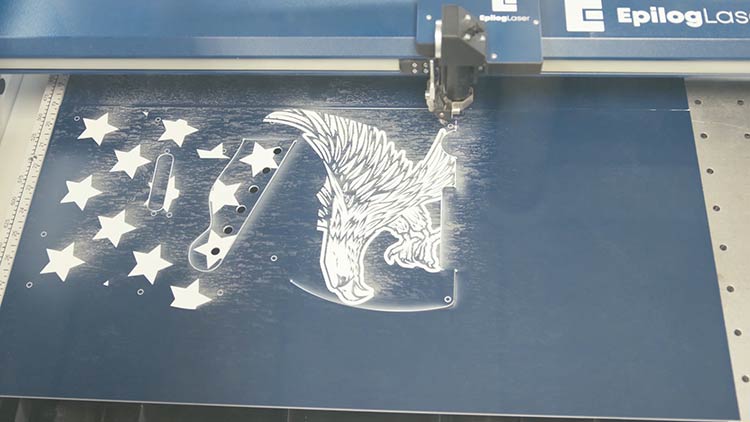

Ripeti gli stessi passaggi per tagliare e incidere il battipenna e, volendo, la paletta.

incisione di stelle sul battipenna, oltre all'opzione aggiuntiva della paletta del manico

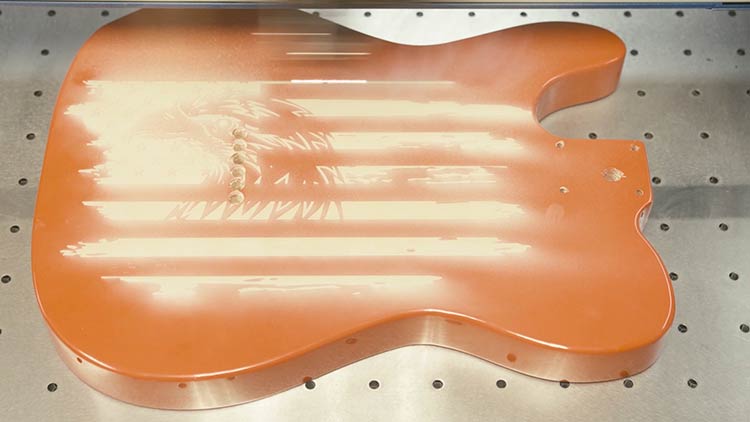

Noi abbiamo inciso anche il retro e la placca sul manico per rendere questo progetto davvero unico.

incisione aggiuntiva sul retro del corpo della chitarra che mostra un'aquila sopra la bandiera americana
Logo Epilog Laser inciso sul neckplate

Applichi i tocchi finali

Terminata l'incisione dei vari componenti, procedi con eventuali passaggi aggiuntivi, come la verniciatura delle strisce. Noi abbiamo usato vernice acrilica bianca per far risaltare il motivo a stelle e strisce.

aggiungi vernice acrilica bianca per rifinire la chitarra

Poi segua le istruzioni di montaggio fornite con il kit di chitarra per completare il suo progetto di chitarra a tema 4!

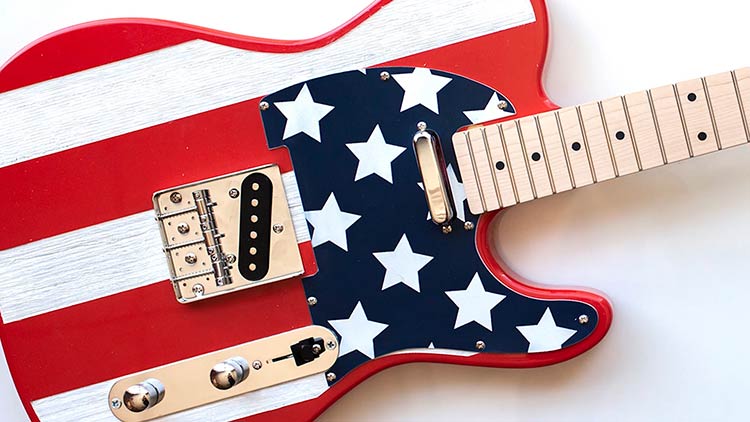

chitarra assemblata definitivamente

primo piano della parte superiore della chitarra
primo piano del neckplate inciso
vista angolata della chitarra a stelle e strisce
vista finale della chitarra a stelle e strisce completata

Dove posso vendere strumenti personalizzati incisi al laser?

  • Negozi di regali specializzati
  • Raccolte fondi e aste silenziose
  • Come regalo di compleanno o anniversario
